Wirbelstromprüfung
Ein Prüfverfahren, um feinste Risse im Schraubenkopf auszusondern.
Die Wirbelstromprüfung (engl. Eddy current method) ist ein elektrisches Verfahren zur zerstörungsfreien Prüfung auf feinste Schub-und Haarrisse von elektrisch leitenden Schrauben. Bei unseren Wirbelstrommaschinen wird durch eine Spule ein wechselndes Magnetfeld erzeugt, welches im Kopf der zu untersuchenden Schraube Wirbelströme induziert.

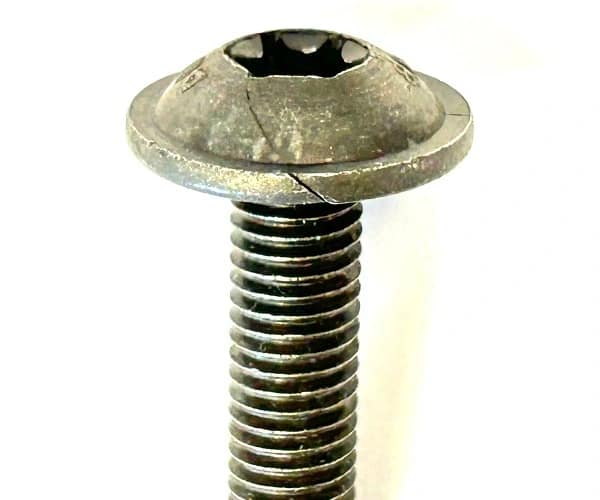

Durch das induzierte Magnetfeld fließt der Strom gleichmäßig im Kopf der Schraube. Befindet sich am Kopf ein Riss, stellt dies eine Materialtrennung dar, wodurch die Wirbelströme um den Riss fließen müssen. Dies führt zu einem Ausschlag der Amplitude, wodurch Schrauben mit diesem Fehlerbild sicher ausgesondert werden.
Das Wirbelstromprüfverfahren
Die zu prüfende Schraube wird von dem Prüfautomaten oben und unten gepackt und in 360° Rotation vor die Wirbelstromsonde gebracht. Die Sonde wird auf der Höhe des Schraubenkopfes positioniert, sodass ein wechselndes Magnetfeld an dem Schraubenkopf erzeugt werden kann. Im Kopf der Schraube werden anschließend Wirbelströme induziert.
Für diese Vergleichsmessung stellen unsere Kunden im besten Fall Schlechtmuster bei, um den Prüfautomaten auf den Fehler zu Kalibrieren und die Sensibilität der Wirbelstromeinheit einzustellen, damit ein optimales Ergebnis erzielt werden kann.
Durch diese Rissprüfung können wir Ihnen eine 10 ppm Sortenreinheit für dieses Prüfmerkmal garantieren.
